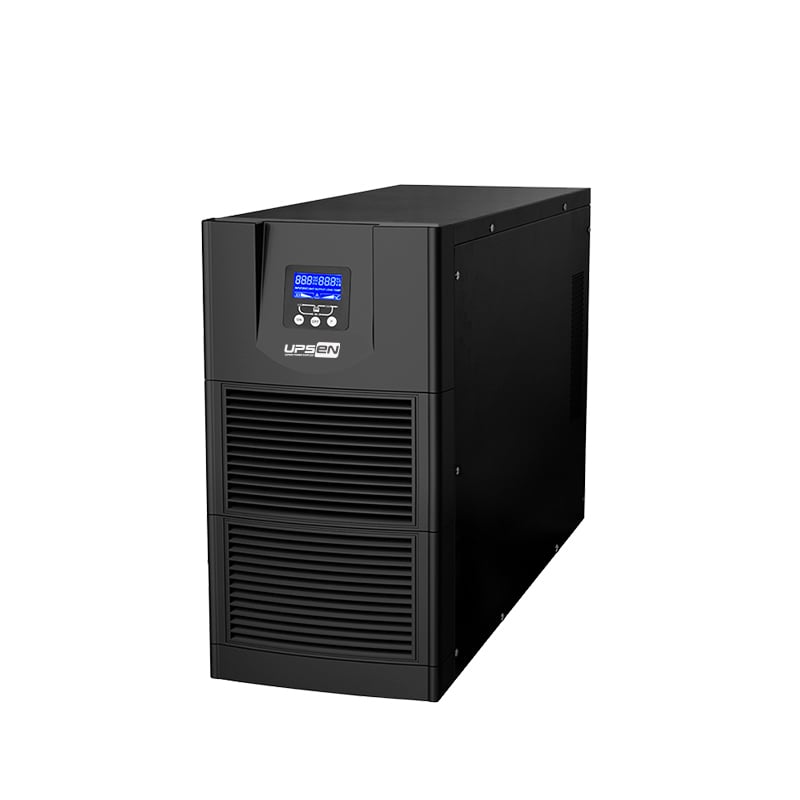

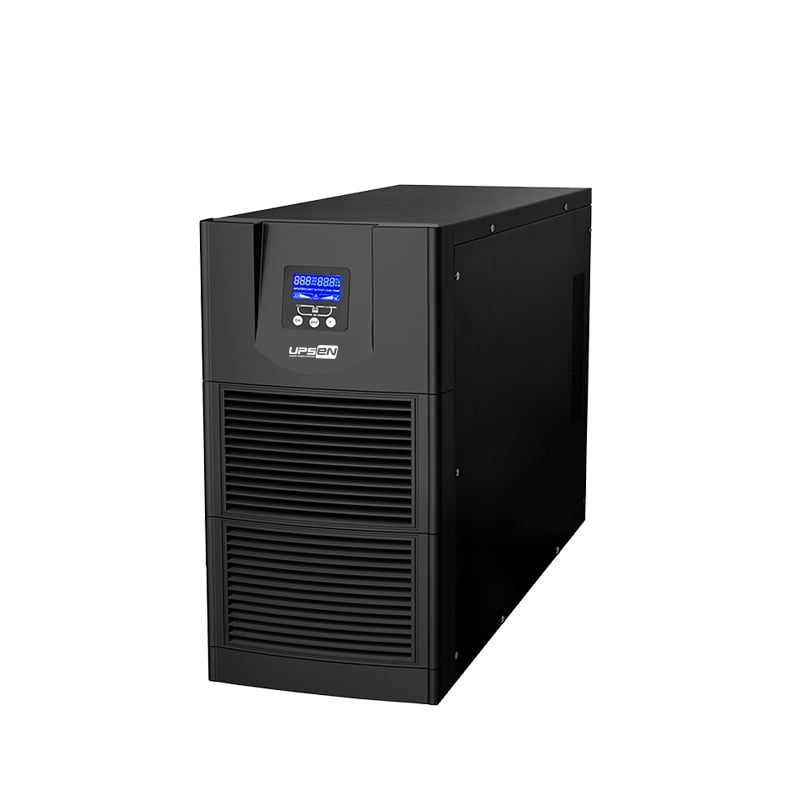

vysokofrekvenční online záložní zdroj řady Queen Star 31, 10–20 kVA

·Nejnovější technologie invertoru se třemi úrovněmi

·Skutečná online technologie dvojnásobné konverze, výstup čisté sinusové vlny

·výstupní účiník 0,9

·Digitální LCD displej, nulový přepínací čas

·Technologie DSP, kompaktní konstrukce

·Aktivní korekce vstupního účiníku (PFC)

·Ochrana proti všem typům problémů s napájením

·Široký rozsah vstupního napětí a frekvence

·Aktivní řízení zátěže, funkce studeného startu

·Dostatek rozšiřujících slotů pro USB, AS400, monitorování CMC, SNMP, RS485 a monitorování prostředí EMD

·Vybaveno přepínacím spínačem pro údržbu

·Podpora generátoru

·Uzavřená olověná baterie, bezúdržbová

Třífázový vstup, jednofázový výstup – bez transformátoru, bez komplikací

Vstoupíte do budovy, jejíž elektrická instalace je zavedena před desítkami let – možná jde o malou tovární haly, lékařskou praxi nebo starší komerční prostor. Hlavní rozvaděč je třífázový, protože takový byl při výstavbě budovy instalován. Poté se podíváte na zařízení, která skutečně potřebujete chránit: servery, síťové přepínače, záznamové zařízení pro systémy bezpečnosti (DVR), laboratorní analyzátory. Každé z nich vyžaduje běžný jednofázový napájecí proud – 230 V nebo 120 V. Nic složitého.

Tato nesouladnost je častější, než si mnoho lidí představuje. Tradiční řešení vyžaduje samostatný transformátor, dodatečné spínací zařízení a spoustu úvah ohledně vyrovnávání fází. Nebo zakoupíte třífázový UPS a snížíte jeho výkon, čímž nevyužijete část jeho kapacity. Ani jedna z těchto možností není elegantní.

Řada 31Queen Star byla vytvořena právě kvůli tomuto problému. Přijímá třífázový vstup – v rozmezí od 10 kVA do 20 kVA – a poskytuje čistý, regulovaný jednofázový výstup s čistou sinusovou vlnou. Bez externího transformátoru. Bez fázového měniče připevněného na straně zařízení. Bez tabulky pro vyrovnávání zátěže. Na jedné straně připojíte třífázový přívod a na druhé straně získáte jednofázový obvod, který vaše zařízení skutečně potřebuje. Hotovo.

Skutečný online dvojnásobný převod: Síť nikdy nedosáhne vašich zařízení

Jde o skutečný online UPS, což znamená, že běží po celou dobu v režimu dvojité konverze. Vstupní střídavé napětí je usměrněno na stejnosměrné napětí, filtrováno a poté invertorem převedeno na dokonalou sinusovou vlnu. Výstup je vždy znovu generován. V případě výpadku síťového napájení nedochází k žádnému přepínacímu zpoždění, protože inverter nikdy nepřeruší svůj chod. Nula. Vaše jednofázové zátěže nikdy nezaznamenají pokles napětí, ztrátu fáze ani kolísání frekvence ze strany sítě.

U zařízení pro lékařské zobrazování, vysílacích stojanů nebo serverových clusterů, které zaznamenávají každý milisekundový odchylku napájení, jde o ochranu, která zabrání telefonátům ve tři ráno.

Inverter se třemi úrovněmi: Běží chladněji, má delší životnost

Uvnitř používá model 31Queen Star technologii invertoru se třemi úrovněmi – stejnou architekturu jako vyšší modely řady Queen Star. Starší dvouúrovňové konstrukce přepínají napětí tvrdým způsobem mezi jednotlivými stavy, čímž vzniká nadbytečné teplo i slyšitelný hluk. Tříúrovňové přepínání tento jev vyhladí. Komponenty invertoru pracují chladněji. Účinnost mírně stoupá. A zařízení nevydává zvuk podobný startujícímu proudovému motoru v tišině kanceláře.

Nejde o detail, který by na první pohled skočil z technické specifikace, ale po roce nepřetržitého provozu v nevětrané skříni jej oceníte.

výstupní účiník 0,9: wattový výkon odpovídající vašim IT zátěžím

Jednotka o jmenovitém výkonu 10 kVA s účiníkem 0,7 poskytuje 7 kW skutečného výkonu. To neodpovídá moderním IT zařízením, jejichž napájecí zdroje jsou obvykle vybaveny korekcí účiníku a pracují blízko jednotky. Model 31Queen Star nabízí výstupní účiník 0,9. Jednotka o jmenovitém výkonu 10 kVA poskytuje 9 kW. Jednotka o jmenovitém výkonu 20 kVA poskytuje 18 kW. Skutečně využíváte celou kapacitu, za kterou jste zaplatili.

Aktivní korekce vstupního účiníku: Čistý odběr ze třífázového napájení

Pokud odebíráte energii z třífázového rozváděče s velkou elektronickou zátěží, harmonické proudy se mohou vrátit zpět do elektrické instalace budovy. Pokud jich je dost, začnete pozorovat přehřáté neutrály, nechtěné vypnutí jističů a rušení jiných zařízení napájených ze stejného rozvodu. Model 31Queen Star je vybaven aktivní korekcí vstupního účiníku, která udržuje vstupní účiník nad 0,99. Proud je odebírán čistě a ve fázi. Horní část elektrické infrastruktury není zatěžována.

Údržbové obejítí: Servis bez výpadku provozu

Na úrovni 10–20 kVA znamená vypnutí UPS obvykle vypnutí všech zařízení k ní připojených. Model 31Queen Star je vybaven vestavěným servisním obezdou. Pokud je třeba zařízení opravit nebo vyměnit, aktivujete obezdu, zatížení se přepne na přímé síťové (nebo generátorové) napájení a můžete bezpečně pracovat na UPS, aniž by došlo k vypnutí vašich zařízení. Po dokončení práce stačí obezdu vrátit do původní polohy. Žádné přepojování. Žádné výpadkové okno.

Displej, ovládání a sledování

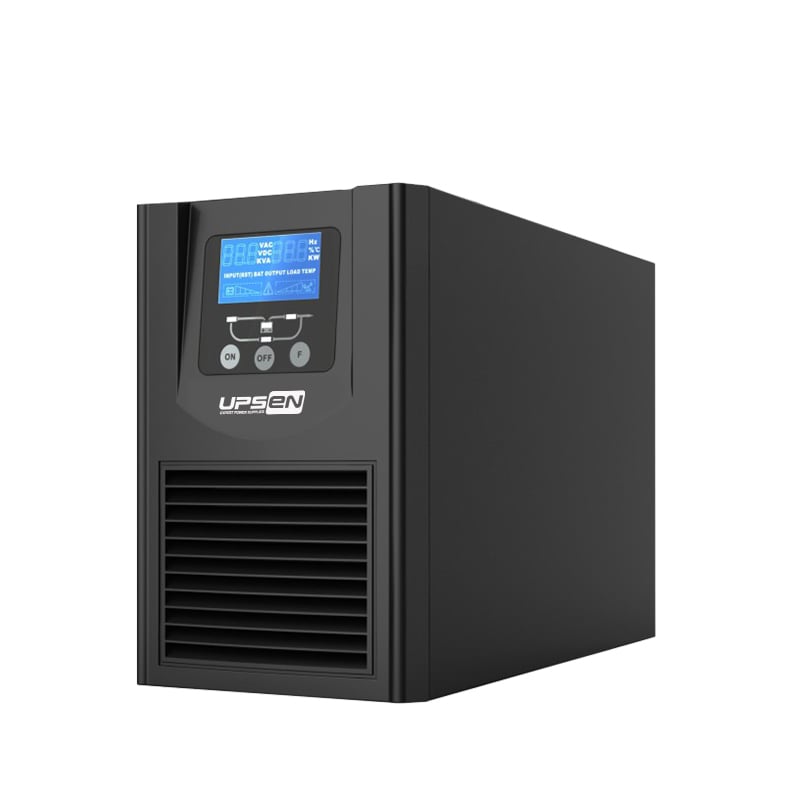

Přední panel využívá digitální LCD displej, který je snadno čitelný – vstup, výstup, zatížení, baterie jsou všechny zobrazeny přímo, bez nutnosti procházet nabídkami. Za panelem zajišťuje digitální signálový procesor (DSP) přesné udržení kmitočtu a napětí invertoru bez ohledu na stav veřejné sítě.

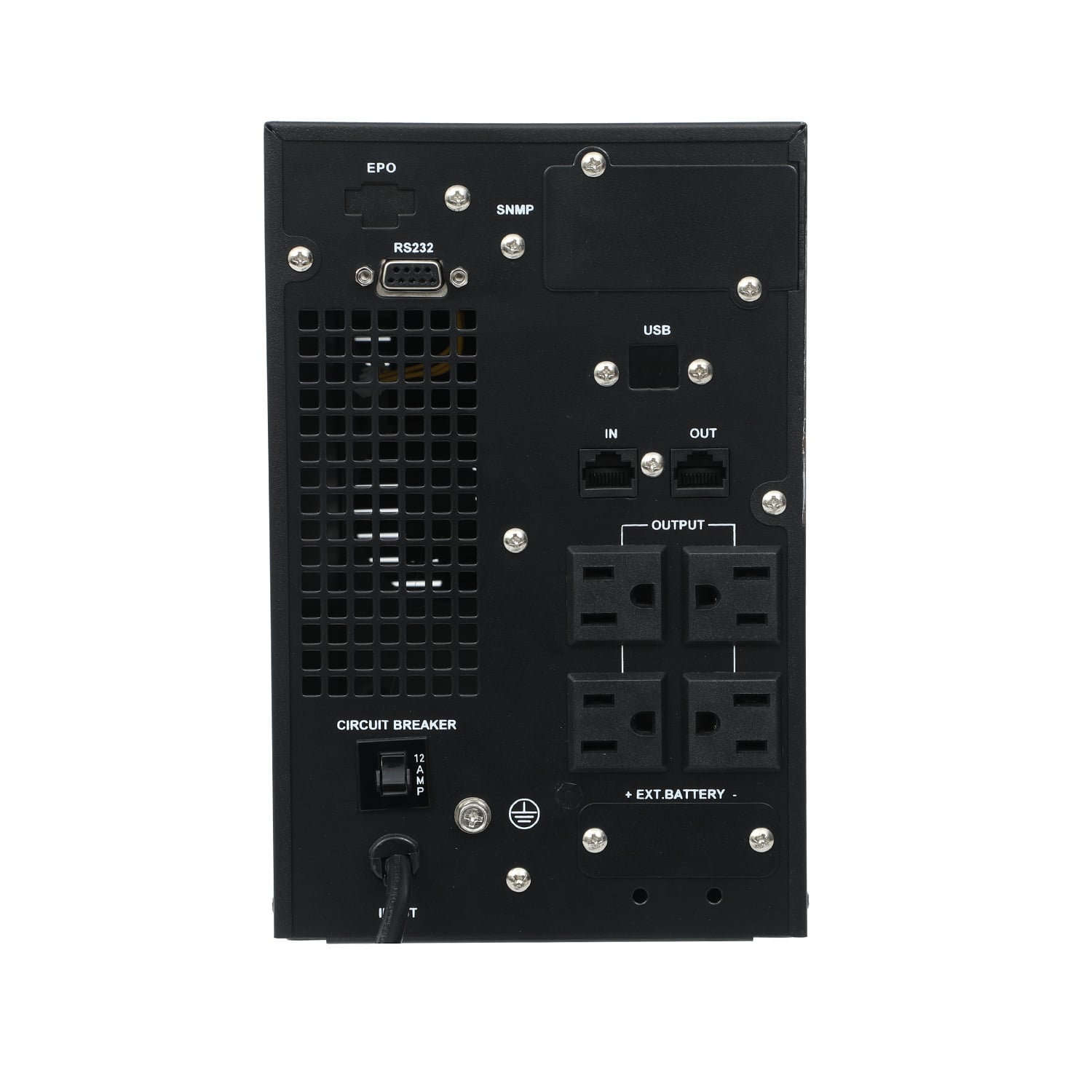

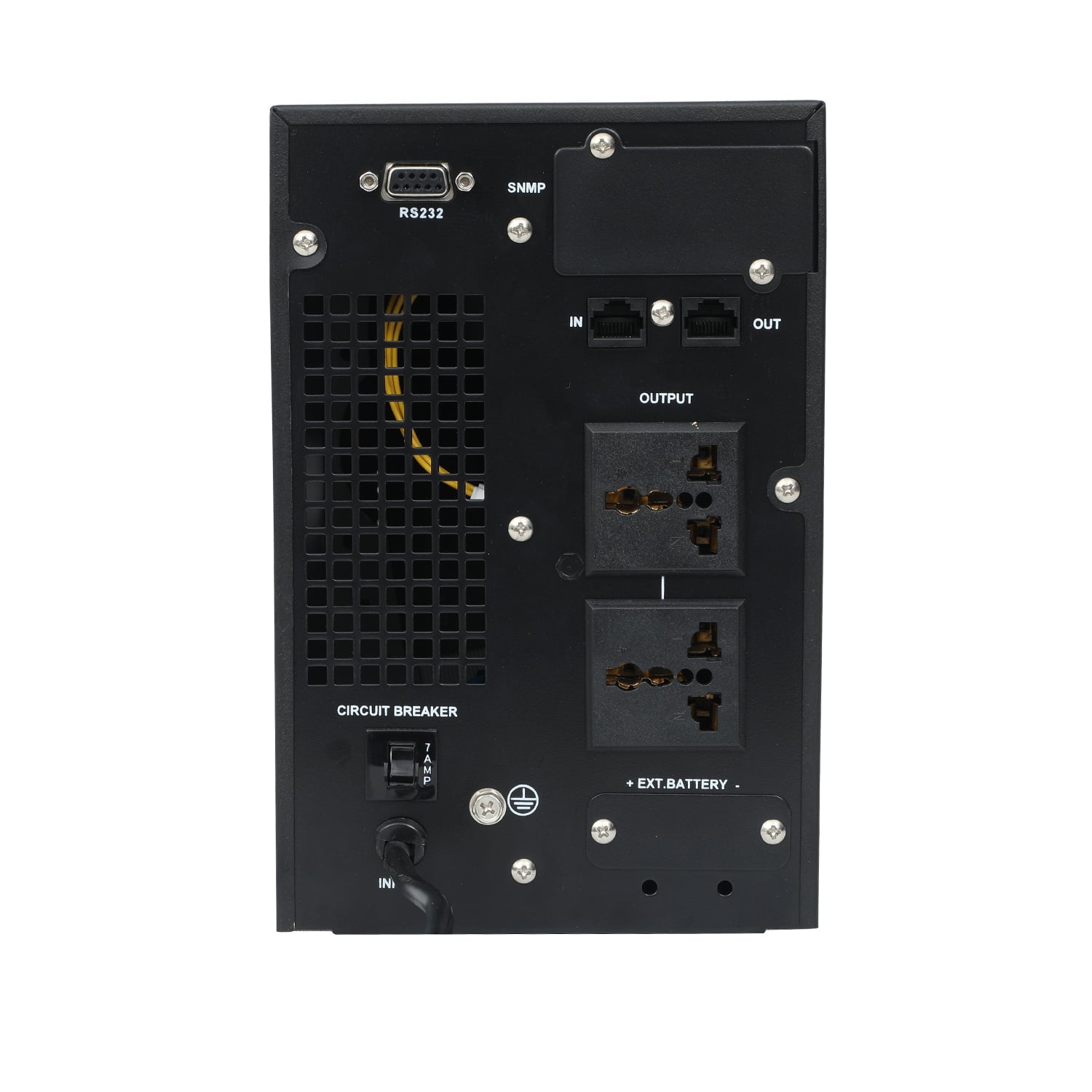

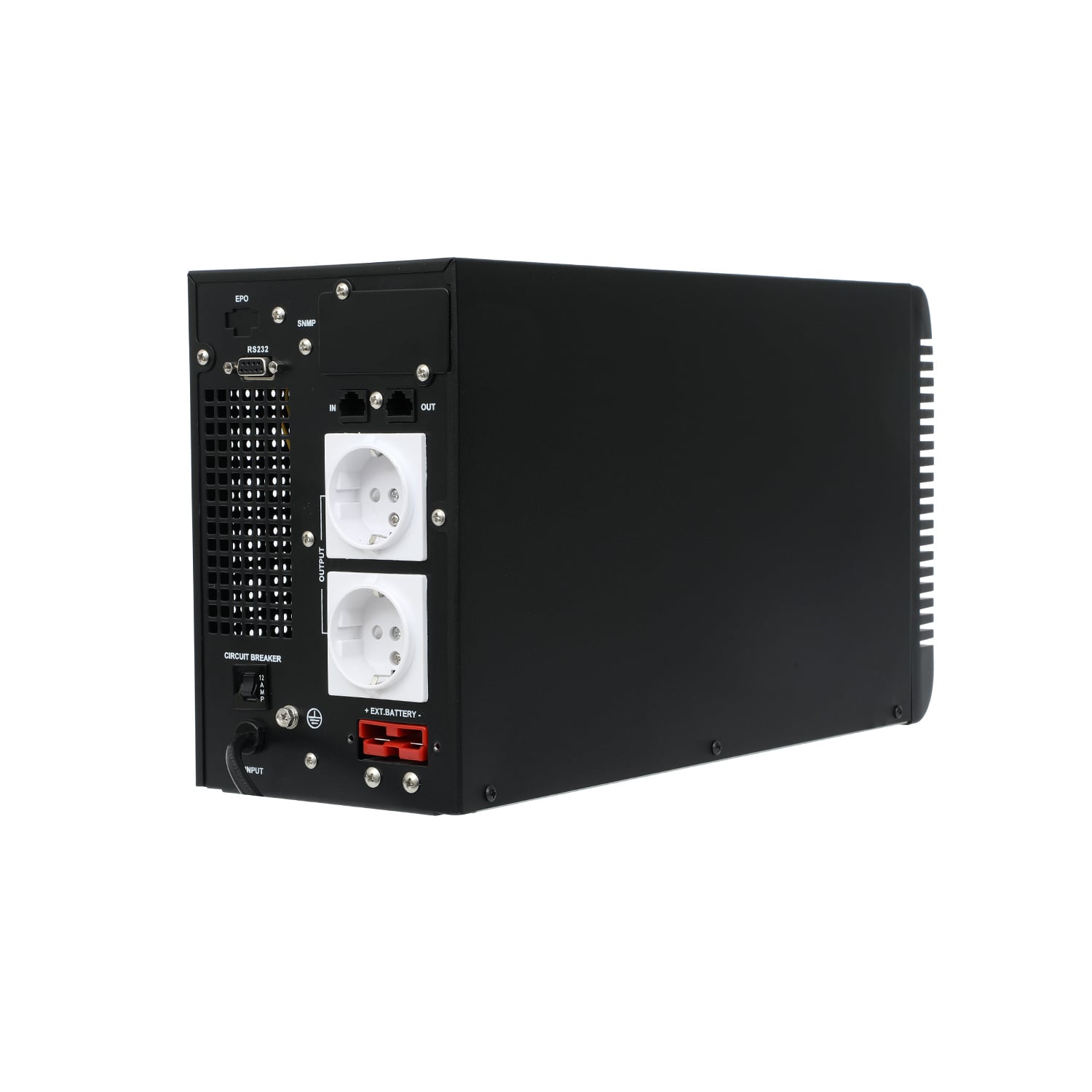

Komunikační sloty pokrývají běžné rozhraní: USB, AS400, RS485, SNMP pro síťové monitorování a karta pro monitorování prostředí EMD, pokud potřebujete data o teplotě a vlhkosti z racku. Pokud váš stávající systém řízení budovy nebo NMS dokáže komunikovat s UPS, téměř jistě existuje vhodná karta.

Start za studena a kompatibilita s generátorem

Model 31Queen Star podporuje start za studena, takže jej lze spustit z baterie i v případě úplného výpadku elektrické sítě. To je užitečné v odlehlých lokalitách nebo během delších výpadků, kdy provozujete UPS na generátoru a musíte UPS nejprve uvést do provozu.

Dále zvládá napájení z generátoru bez problémů. Rozsah vstupního napětí a frekvence je dostatečně široký, takže i přenosný generátor s nestabilním výstupem nezpůsobí, že UPS odmítne tento zdroj a vybije svou baterii. UPS přijme nestabilní napájení, zpracuje ho prostřednictvím dvoufázové konverze a poskytne vašim jednofázovým zátěžím stejný čistý výstup, jaký obvykle získávají.

Uzavřené olověno-kyselinové baterie: žádné údržbové starosti

Akumulátory jsou uzavřené, ventilově regulované olověně-kyselinové – bezúdržbové, nepotřebují doplňování vody a žádné zvláštní požadavky na větrání. Jsou to praktická volba pro tuto úroveň výkonu. Až dojde čas na jejich výměnu za několik let, jsou široce dostupné a jejich výměna je jednoduchá.

Aktivní řízení zatížení

Pokud provozujete zařízení blízko jeho kapacity, systém aktivního řízení zatížení sleduje celkový odběr. V případě, že zatížení překročí stanovenou mez, může postupně odpojit nekritické skupiny zásuvek a poté je opět připojit, jakmile se uvolní rezerva. Tím se zabrání náhlému přetížení, které by mohlo vyřadit celé zařízení.

Kdo potřebuje tento UPS?

Model 31Queen Star je navržen pro překlenutí mezery mezi elektrickým přívodem budovy a zařízeními, která ve skutečnosti provozují provoz. Sklady, kde je hlavní rozvaděč třífázový, ale serverová skříň v kanceláři je jednofázová. Malé výrobní linky se třífázovým přívodem, ale jednofázovými řídicími systémy. Kliniky lékařského zobrazování v starších budovách. Vysílací vozy a externí vysílací zařízení, která se připojují ke kterémukoli dostupnému zdroji napájení na místě.

Pokud máte třífázový přívod, ale vaše kritická zařízení běží na jednofázovém napětí, můžete si hrát s externími transformátory a vyrovnáváním fází. Nebo můžete nainstalovat model 31Queen Star a získat čisté jednofázové napájení online kvality bez jakýchkoli komplikací. UPS zajišťuje převod. Vy se můžete soustředit na svou každodenní práci.
