·Სამფაზიანი მაღალი სიხშირის ონლაინ UPS სამფაზიანი შესასვლელით და სამფაზიანი გამოსასვლელით, რომლის გამოსასვლელი შეიძლება დაერთოს არაბალანსირებულ ტვირთს, ხოლო შესასვლელი სამფაზიანი ყოველთვის შეინარჩუნებს ტვირთის ბალანსს.
·Სრულად ციფრული მართვა, უფრო სტაბილური მუშაობა.
·Ენერგიის დაზოგვა და გარემოს დაცვა, ეფექტურობა 93%-მდე აღწევს.
·Მხარს უჭერს N+X პარალელურ რეზერვირებას
·Ყველაზე ოპტიმიზებული კოშკის სტრუქტურის დიზაინი აქვს ყველაზე მცირე მოცულობა მარკეტინგში არსებული მსგავსი პროდუქტების შედარებით
·Ერთი ბატარეის კომპლექტი აწარმოებს სისტემის საჭიროებებს, რაც ამცირებს ბატარეების რაოდენობას და ზრდის ხარჯების ეფექტურობას.
·10–20 კილოვატიანი სტანდარტული მანქანა ინტეგრირებული დიზაინით და ჩაშენებული ბატარეით, რაც ამარტივებს დაყენებას და გამოყენებას.
·Ვიზუალიზებული LCD ეკრანის ინტერფეისი, რომელიც სამფაზიანი სამუშაო ინფორმაციის გასაგებად და ინტუიციურად ასახავს.
·Მხარდაჭერილია სატელეფონო ინტელექტუალური მონიტორინგის ბარათები, რომლებიც საშუალებას აძლევენ UPS-ის მონაცემების რეალურ დროში მონიტორინგს მობილური აპლიკაციების მეშვეობით.
| Მოდელი | 33Q 10KL | 33Q 10K | 33Q 20KL | 33Q 20K | 33Q 30KL | 33Q 40KL | |
| Შეფასებული სიმძლავრე | 10kVA/9kW | 20KVA/18KW | 30 KVA/27 kW | 40 КВА / 36 კვტ | |||
| Შესავალი | Ფაზა | სამფაზიანი, ოთხგამტარიანი და გრუნდირებული | |||||
| Რეიტინგული ძაბვა | 380 / 400 / 415 Vac | ||||||
| Ძაბვის დიაპაზონი | 207–475 ვოლტ (AC) | ||||||
| Სიხშირის დიაპაზონი | 40–70 ჰც (დასაყენებლად) | ||||||
| Სიმძლავრის ფაქტორი | ≥ 0,99 | ||||||
| Ტენდის THD | ≤3 % (100 % არაწრფელი ტვირთი) | ||||||
| Გამომავალი | Ფაზა | სამფაზიანი, ოთხგამტარიანი და გრუნდირებული | |||||
| Ნომინალური ძაბვა და სიზუსტე | 380 ვოლტ (AC) (1±1 %) 3P4W+G | ||||||
| Სიმძლავრის ფაქტორი | 0.9 | ||||||
| Რეიტინგული დენი | 15A | 30A | 45A | 61A | |||
| Გამოსვლის სიხშირე | 46–54 ჰც სინქრონიზაცია მთავარი ელექტრომომარაგების სიხშარესთან; 50 ჰც (მთავარი ელექტრომომარაგების სიხშარე 40–46 ჰც და 54–60 ჰც-ს შორის); 50 ჰც (აკუმულატორი) |
||||||
| Გამოსატანი ჰარმონიული ტალღა | ≤3% (სრული R ტვირთი) | ||||||
| Დენის ფაქტორი | 3:1 | ||||||
| Გამოსატანი გადატვირთვა | 105%±5% < ტვირთი ≤ 125%±5%: 1 წუთის შემდეგ გადაერთდება გარემობის გასასვლელ გამოყვანაზე და გამოსცემს სიგნალს; 125%±5% < ტვირთი ≤ 150%±5%: 30 წამის შემდეგ გადაერთდება გარემობის გასასვლელ გამოყვანაზე და გამოსცემს სიგნალს; Ტვირთი > 150%±5%: 300 მს-ის შემდეგ გადაერთდება გარემობის გასასვლელ გამოყვანაზე და გამოსცემს სიგნალს. |
||||||
| Ეფექტურობა | ＞92% | ＞91% | |||||
| Აკუმულატორი | Ვოლტი | 192VDC | ±192 ვ დამუხტვის ძაბვა | ||||
| Რაოდენობა | 16 | 32 | |||||
| Დამუხტვის დენი ((A) | 5.5ა | 1A | 7.5A | 1A | 5.5ა | ||
| Გადასვლის დრო ქსელიდან ბატარეაზე და ბატარეიდან ქსელზე | 0ms | ||||||
| Დაცვა | Კოროტირება | Მთლიანი სისტემის შეჩერება | |||||
| Გადათბობა | Ქსელის რეჟიმი: გადასვლეთ გარემობის რეჟიმში; რეზერვული რეჟიმი: დააყენეთ UPS მყისიერად | ||||||
| Ბატარეის დაბალი ძაბვა | Გაფრთხილება და გამორთვა | ||||||
| Თვითდიაგნოსტიკა | ჩართვის დროს და პროგრამული მართვის შედეგად | ||||||
| Გარე გამორთვის ღილაკი (არჩევითი) | Დააყენეთ UPS მყისიერად | ||||||
| Აკუმულატორი | Საფუძველი ბატარეის მართვა | ||||||
| Ხმაურის დახურვა | Შეესაბამება EN62040-2 სტანდარტს | ||||||
| Შეტყობინებები | Ხმოვანი და ვიზუალური | Სადენო ხარვეზი, ბატარეის დაბალი ძაბვა, გადატვირთვა, სისტემის ხარვეზი | |||||
| Ჩვენება | Სტატუსის LED და LCD | Სადენო რეჟიმი, გადასაყვანი რეჟიმი, ბატარეის დაბალი ძაბვა, ბატარეის დაზიანება, გადატვირთვა და UPS-ის ხარვეზი | |||||
| LCD-ზე ჩვენება | Შემავალი ძაბვა, შემავალი სიხშირე, გამომავალი ძაბვა, გამომავალი სიხშირე, ტვირთის პროცენტული მაჩვენებელი, ბატარეის ძაბვა და შიდა ტემპერატურა | ||||||

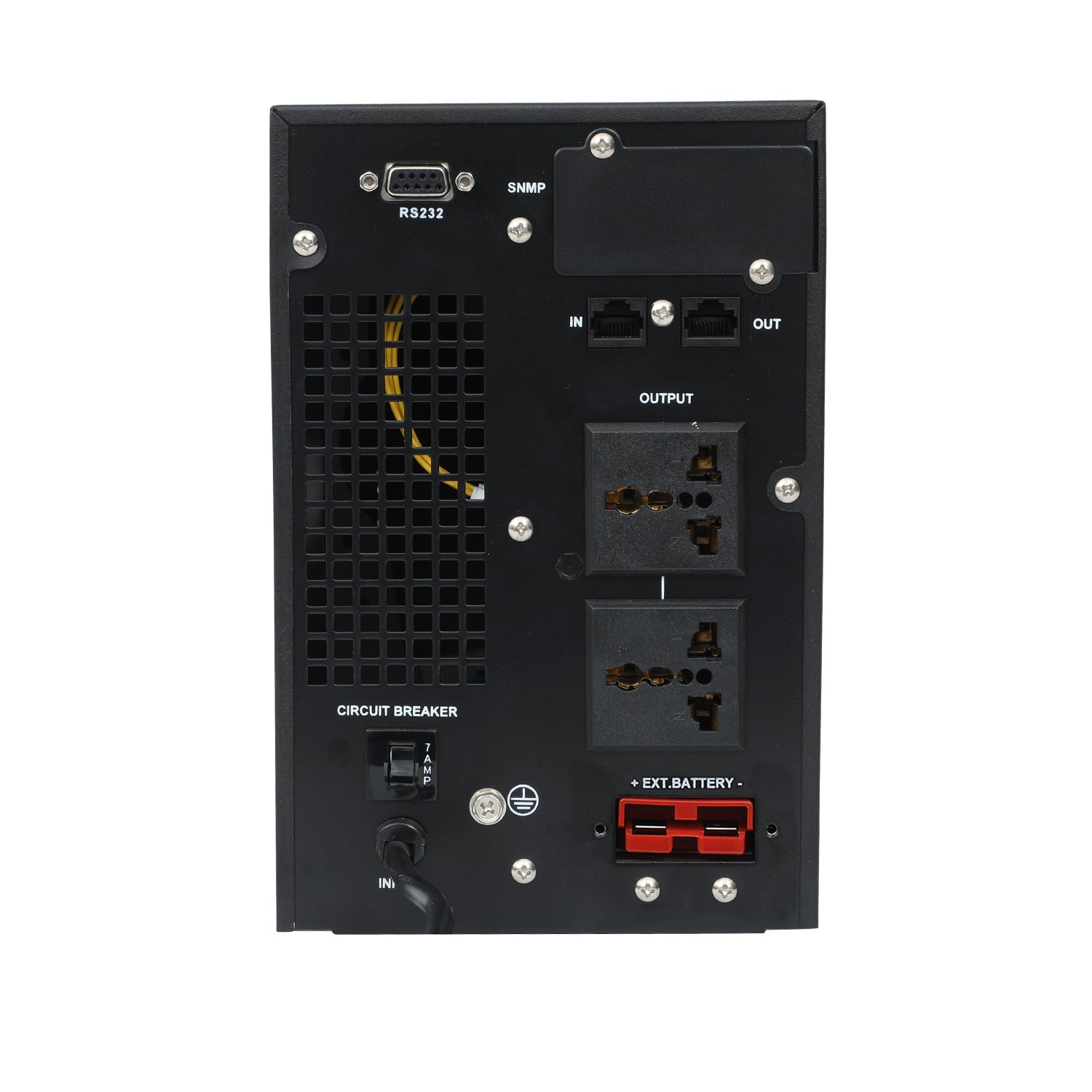

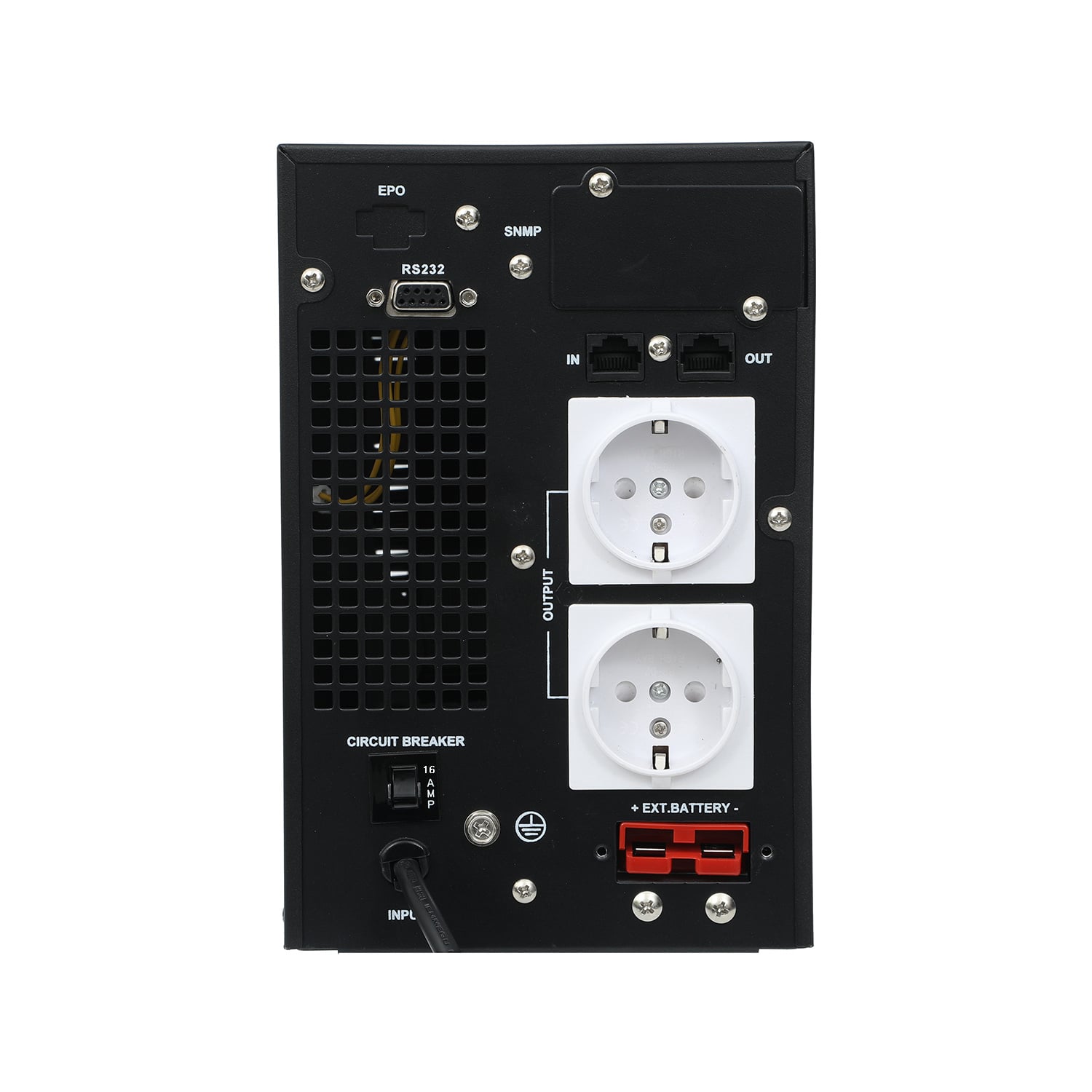

| Კომუნიკაციის ინტერფეისი | RS232, EPO (სტანდარტული); ინტელექტუალური სლოტი და SNMP ბარათი (არჩევითი), რელე ბარათი (არჩევითი) | ||||||
| Ოპერაციული გარემო | Მუშაობის ტემპერატურა | 0℃ ~ 40℃ | |||||
| Შემადგენლითი ტემპერატურა | −25℃ ~ 55℃ | ||||||
| Სიხშირის ხმა | ≤ 60 დბ | ||||||
| Სიმაღლე | <1500 მ. როდესაც >1500 მ, გამოყენების დროს შეამცირეთ ნომინალური სიმძლავრე | ||||||
| Ტენიანობა | 20 % – 95 %, არ არის კონდენსაცია | ||||||
| Ზომა | Მანქანის ზომები – სიგანე*სიღრმე*სიმაღლე (მმ) | 260*533*501 | 260*560*717 | 260*710*717 | 260*710*717 | ||
| Ყუთის ზომები – სიგანე*სიღრმე*სიმაღლე (მმ) | 350*603*631 | 436*708*861 | 350*778*864 | 350*778*864 | 350*778*864 | 350*778*864 | |
| Წმინდა წონა (კგ) | 26 | 72 | 57.5 | 98 | 58.5 | 63 | |
| Საერთო წონა (კგ) | 36 | 82 | 73 | 113 | 74 | 77 | |
| Უსაფრთხოების შესაბამობა | CE, EN / IEC62040-2, EN / IEC62040-1-1 | ||||||
| *ტექნიკური მახასიათებლები შეიძლება შეიცვალოს წინასწარ შეტყობინების გარეშე | |||||||
Ყველაფერი ერთად მოცემული სამფაზიანი ძალადობის მოდელი
Უმეტესობა სამფაზიანი UPS-ების დაყენების დროს არსებობს უხელახლოდ გამოთქმული მოლოდინი: თქვენ სჭირდებათ ცალკე ბატარეის კაბინეტი, დამატებითი იატაკის ფართობი და დაყენების დროს ცოტა თავდაჯერებულობა. 33Queen Star სერია ამ მოლოდინს არ აკმაყოფილებს, მინიმუმ 10–20 kVA დიაპაზონში. ეს არის მაღალი სიხშირის ონლაინ UPS ნამდვილად ჩაშენებული ბატარეით — არ არის საჭიროება გარე ყუთის, დამატებითი კაბელების ან დამატებითი სივრცის ძებნის. პატარა სერვერის ოთახების, საცალო ვაჭრობის შენობების ან საოფისე შენობების შემთხვევაში, სადაც სივრცე და მარტივობა ისევე მნიშვნელოვანია, როგორც ტექნიკური მახასიათებლები, ეს მნიშვნელოვანი უპირატესობაა.
Ამის გარდა, სერია ვრცელდება 40 კვა-მდე, რაც თავის მხრივ იძლევა ზრდის შესაძლებლობას იმავე პლატფორმაზე. მაგრამ დავიწყოთ იმით, რაც ინტეგრირებული ვერსიის ისეთი პრაქტიკულობას აძლევს.
Შენადგურებული ბატარეა: ერთი ყუთი, მოსრულებული
10 კვა და 20 კვა მოდელებზე ბატარეა მთავარ კოლონაშია განთავსებული. თქვენ გახსნით მოწყობილობის ყუთს, გადაადგილებთ მას საჭიროების მიხედვით, აკეთებთ შესასვლელი და გასასვლელი კავშირებს და ჩართავთ მოწყობილობას. არ არსებობს ცალკე ბატარეის კაბინეტი, რომელიც უნდა მოიძიოთ, არ არსებობს დამატებითი მუდმივი დენის კაბელების გატარვა და არ არის საჭიროება დამატებითი სივრცის გამოყოფა საჭიროების მიხედვით. დაყენება მიდის როგორც ჩვეულებრივი ჩართვა სამფაზიან სისტემაში.
Ეს მნიშვნელოვანია იმ ადგილებში, სადაც UPS-ის სხვა აღჭურვილობასთან ერთად უნდა მოთავსდეს საკმაოდ საკუთრად შეზღუდულ ელექტრო კაბინეტში. ეს ასევე შემცირებს შეცდომების წერტილებს — ნაკლები კავშირები, ნაკლები კაბელები, ნაკლები ელემენტები, რომლებიც შეიძლება გამოიხსნას ან არასწორად დაიკავშიროს.
40 კვა სიძლიერის მარაგი იმავე არქიტექტურაზე
Ჭარბდება 20 კვა-ს? 33Queen Star სერიას ასევე გამოყენებლებს 30 კვა და 40 კვა მოდელებს. ამ ზომებში ბატარეები გარეთ არის — ენერგიის ასეთი რაოდენობის შენახვის ფიზიკური კანონების გარეშე არ შეიძლება გარე ბატარეების გამოყენება — მაგრამ UPS თავად იგივე პლატფორმაზე რჩება. ამიტომ, თუ თქვენ 20 კვა-იანი შენადგური ერთეულით დაიწყებთ და შემდეგ მის შესაძლებლობებს გადააჭარბებთ, 30 ან 40 კვა-იან მოდელზე გადასვლის შემთხვევაში არ მოგიწევთ სრულიად ახალი სისტემის სწავლება. მართვის ინტერფეისი, ციფრული არქიტექტურა, პარალელური ლოგიკა — ყველაფერი იგივე რჩება.
Სამფაზიანი სწორად: დაბალანსებული შეყვანა, როგორც ჩართული ტვირთი არ უნდა იყოს
Როგორც LV ვარიანტში, ეს UPS უკიდურესად არ არის განკუთვნილი არ დაბალანსებული გამოყვანის ტვირთების მოსარჩევად და არ აგრძელებს ამ პრობლემას შეყვანის მხარეს. თქვენს ფაზებს შეიძლება არ ჰქონდეს ბალანსი — L1-ზე მეტი მოწყობილობა, L3-ზე ნაკლები — მაგრამ შეყვანის მხარე სრულიად დაბალანსებული რჩება. შენობის ავტომატური გამომწოვი პანელი ხედავს სუფთა, თანაბარ ტვირთს. არ ხდება უსაფუძვლო გამორთვები, არ ხდება ტრანსფორმატორის გახურება და არ მოგიწევთ კორექციული გადაკეთება.
Ყველაფერი მართვის DSP ციფრული კონტროლით. გამომავალი სინუსოიდური ტალღა სტაბილურია, გადართვა სწორია და ერთეულის სამსახურო სიცოცხლე განმავლობაში არ არის ანალოგური კალიბრაციის გადახრის შესაძლებლობა.
Ეფექტურობა და პარალელური შესაძლებლობა
Ეფექტურობა 93%-ია. ეს არ არის ულტრამაღალი მაჩვენებელი, როგორიც ჰიპერმასშტაბიან მონაცემთა ცენტრში გამოყენებული UPS-ებში ხედავთ, მაგრამ ამ კლასისა და ფასის მიხედვით ეს მაჩვენებელი სანდოა. თბოგამოყოფა კონტროლირებადია. გაგრილების მოთხოვნილებები მისაღები დარჩება.
Თუ რეზერვირება ან უფრო მეტი ძალა გჭირდებათ, მხარდაჭერილია N+X პარალელური კავშირი. დაამატეთ მეორე (ან მესამე) ერთეული პარალელურ ავტობუსზე. თუ ერთ-ერთი მოწყობილობა არ მუშაობს, დანარჩენები იტანენ ტვირთს. თუ ენერგიის მოთხოვნილება იზრდება, თქვენ ჰორიზონტალურად გაფართოებთ სისტემას საწყისი ინვესტიციის შეცვლის გარეშე.
Ერთი აკუმულატორის კომპლექტი
LV სერიის მსგავსად, მთელი სისტემა მუშაობს ერთი აკუმულატორის ბანკიდან. არ არის ცალკე აკუმულატორის ჯაჭვები თითოეული მოდულისთვის. ამიტომ ნაკლები აკუმულატორი უნდა შეიძინოთ, მონიტორინგი განახორციელდეს და საბოლოოდ შეიცვალოს. ეს მოკლების როგორც საწყისი ხარჯებს, ასევე გრძელვადი მომსახურების ხარჯებს.

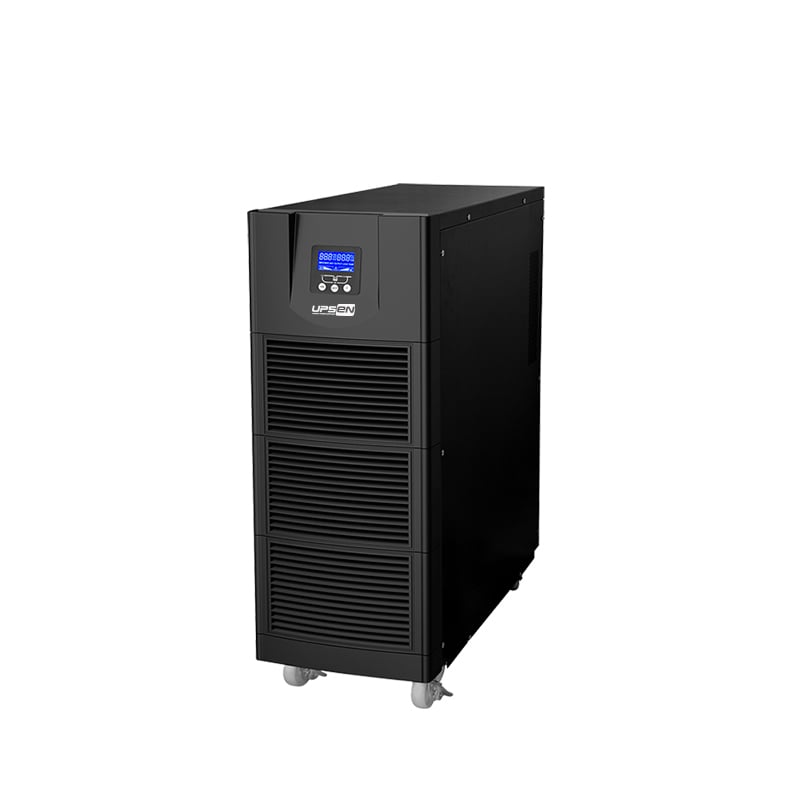

Ტაუერის დიზაინი: მისი კლასში ყველაზე პატარა
Ფიზიკური ფართობი სპეციალურად მინიმიზირებულია. ამ სიმძლავრის დიაპაზონში მოთავსებული სამფაზიანი UPS-ისთვის ტაუერი შესაძლებლობის მიხედვით ყველაზე კომპაქტურია. როდესაც სარდაფის ფართობი ქირავდება კვადრატული ფუტის მიხედვით, ეს არ არის მცირე დეტალი.
Ეკრანი და მონიტორინგი
Წინა პანელი გამოიყენებს ვიზუალიზებულ სითხის კრისტალურ ეკრანს (LCD), რომელიც ერთ ეკრანზე ხაზოვანად აჩვენებს სამფაზიან ინფორმაციას — თითოეული ფაზის ძაბვას, დენს, ტვირთის პროცენტს. არ არის სჭიროება მენიუებში გადასვლის მეშვეობით გაგების, რომ მეორე ხაზი (L2) გადატვირთულია.
xოლო დაშორებული მონიტორინგი ხორციელდება არჩევითი ინტელექტუალური მობილური ბარათის საშუალებით. ჩადეთ ბარათი, დააკავშირეთ ტელეფონზე აპლიკაცია და ნებისმიერი ადგილიდან შეძლებთ UPS-ის მდგომარეობის, აკუმულატორის მდგომარეობის და შეტყობინებების შემოწმებას. ეს პრაქტიკული ამონახსნია მრავალი საიტის მომსახურებას ასრულებად მუშაკებისთვის ან იმ დაყენებებისთვის, სადაც მუდმივი საიტზე არსებობა არ არის, რაც სრული NMS სისტემის დაყენების გარეშე ინფორმაციის მიღებას საშუალებას აძლევს.
Როგორ აირჩიოთ ეს მოდელი ან LV ვერსია
Თუ ცდილობთ გადაწყვიტოთ 33Queen Star და 33Queen Star LV მოდელებს შორის, ეს ნამდვილად ორ რამეზე ეფუძნება:
განსაკუთრებით გამოყენებული ბატარეა გჭირდებათ? არ არსებობს LV 10–20 кВА მოდელები, რომლებშიც ის შეიტანილია. LV მოდელები გარე ბატარეებს იყენებენ. თუ მთავარი პრიორიტეტი ინსტალაციის მარტივობა ან სივრცის ეფექტური გამოყენებაა, შეიტანილი ბატარეის ვერსია უკეთესია.
20 кВА-ზე მეტი სჭირდებათ? LV მოდელები 20 кВА-მდე აღწევენ. სტანდარტული სერია 40 кВА-მდე აღწევს. თუ მომავალში სიძლიერის გაზრდა სავარაუდოა, 33Queen Star საშუალებას გაძლევთ გაფართოების განხორციელებას პლატფორმის შეცვლის გარეშე.
Ორივე მოდელი უკეთესად ადარებს არაბალანსირებულ ტვირთს. ორივე მოდელი მხარს უჭერს N+X პარალელურ რეზერვირებას. ორივე მოდელი ერთნაირ ციფრულ მართვასა და მონიტორინგს აძლევს. ეს იგივე საიმედო სამფაზიანი ონლაინ დაცვაა — მხოლოდ სხვადასხვა გამოყენების მოთხოვნების შესაბამად განსხვავებული გამოყენების ფორმა.
